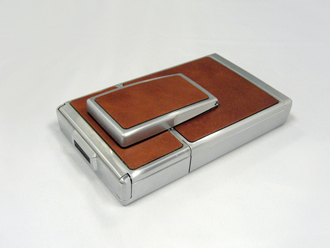

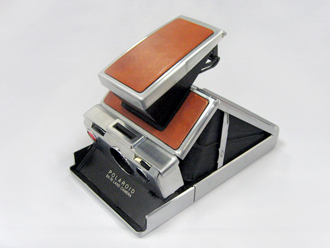

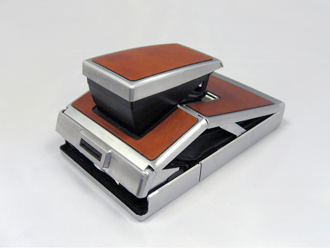

■ Polaroid SX-70 ”近乎不可能的藝術與科技結合，它的化學即時成像，它的電池結合底片設計，它的機構傳動設計，它的折疊操作，它的光學設計，它的皮套配件設計，個個都是劃時代的精典 ! ” Technologizer 編輯 Harry McCracken 如此形容。 Pola roid Land SX-70 , 1973~1977 美國製，當時售價 $180美金，到現在二手售價還是約略 $180~200美元，相當的抗跌?! 還是通膨相當嚴重?? SX-70 可稱為相機界的變形金鋼，也是我購買這台相機的其中一個理由。平常不使用時，可收折成扁平狀（下圖一），使用時，從觀景窗的兩側拉起（下圖二），即自動張開成三角型的相機模式（下圖三），左手中指略握住鏡頭模組，左手姆指將左側中間的金屬柱稍為往前推，即會聽到定位的聲音。收合時反之，先用左手中指將左側中間的金屬柱稍為往後推，即可壓平收合。剛開始使用，這幾個動作不太容易，練習幾次就會熟悉。 第一眼雖然看不出如何打開這台相機，但這也可能是它想營造的神祕感與驚喜感。而它在一些操作的接觸點，都隱藏著刻痕或凹痕等暗示性設計，並搭配著簡單的箭頭符號與色彩，如：拉起相機第一動作，觀景窗左右兩側的橫向刻痕；金屬支撐柱的凹痕；裝退片匣的黃色按扭；增減曝光值的黑色旋鈕等。
金屬髮絲的外觀加上大面積的原色皮革包覆，非常的典雅。經過了這麼多年也沒有氧化鏽蝕，而其三角型的蛇腹的材質應該是採用矽膠，所以經過這麼久的時間也不會像橡膠一樣這麼容易老化，相當耐用的產品。 開啟時，右側機身的中間有一黃色按鈕，右手姆指按下，前緣就會往下開啟，此時就可以插入相片卡匣（黑色卡紙朝上，金屬接點朝下）。前緣合上會自動吐出第一張保護相片避免曝光的黑卡，而相片吐出口就位於相機底部前緣，皮革與金屬的交接處，設計得相當的細緻與隱性。相機尾部有一個小視窗，讓你知道拍剩幾張照片。 其仿金屬髮絲的外觀加上大面積的原色皮革包覆，非常的典雅，經過了這麼多年也沒有氧化鏽蝕。金屬質感加上皮革包覆被廣範的被運用在一些隨身的手錶配件、傢俱、交通工具、汽車內裝、乃至 3C 產品，如：華碩 W6 筆電、Vetru手機、TAG Heuer 手機、萊卡相機等，幾乎己成為經典質感的代表。 CR's Talk : 變形不是為了偽裝，是為了讓消費者好攜帶，也為了光學路徑的成像空間。

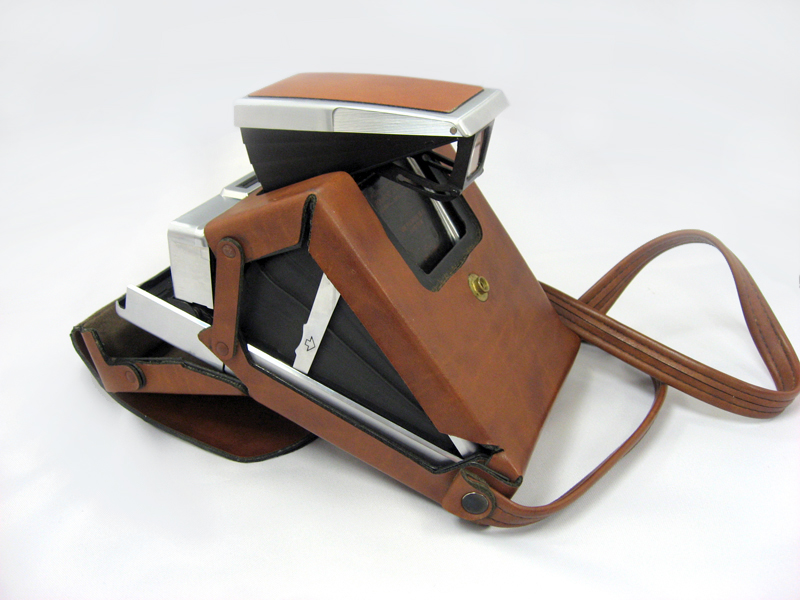

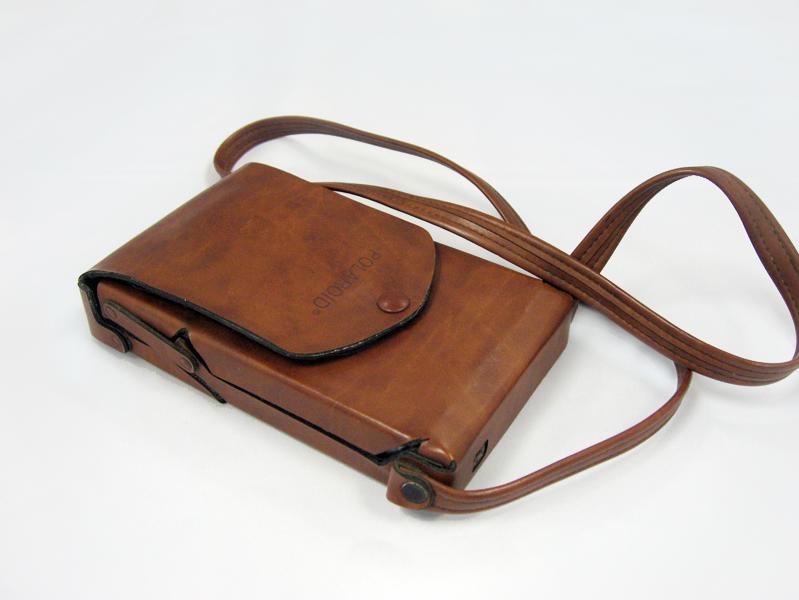

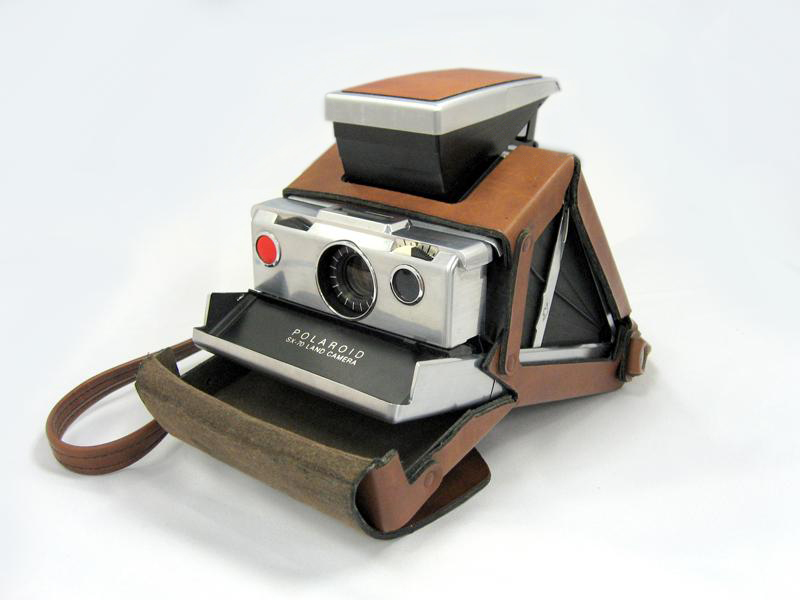

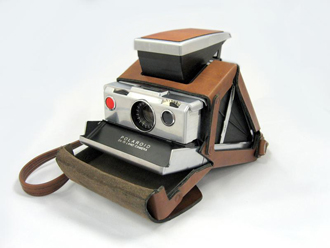

■ 特殊的皮套設計 相機為了要拍下關鍵時刻，皮套要設計得很好使用，而這款皮套就兼具保護與快速使用有二種功能。也可能是第一款具結構設計的相機皮套，打開皮套正面的銅扣，即可拉起相機的觀景窗兩側，展開成拍照的相機模式。 在相機剛裝入皮套時要注意，它是利用皮套有一U型黑色塑膠框，套住觀景窗進而連動（如下圖二銅扣上方的 U型缺口）。所以相機裝入皮套時觀景窗要確實卡好，外出時即可方便的使用，相機不用另外自相機包取出再展開，非常好用且巧妙的皮套設計。
CR's Talk : 即使皮套附件，仍要維持產品的方便好用，與使用經驗的一致性。
■ 化學的即時顯像系統（instant film ) 而 Polariod 化學式底片，其實是二層薄薄的塑膠片，表層是透明片，中間塗布著化學感光藥劑，底片上看到的白色部份即為封裝邊條，底下較寛的部份則為顯影與定影的藥水包，它的四邊不對稱造型，有其功能的目的－包覆藥水，結果反而被消費者直覺的拿來作為心情記錄或留言的區域。而這樣的設計除了即使顯像底片外，其餘的底片或相片都沒有這樣的不對稱白邊，但這個底邊較寛的不對稱造型，一直被運用到 smart phone app 上。是一種美麗的誤會，反而變成一種獨有的特色。 而其底片匣也相當的特殊，將電池設計在底片匣裡，以現在的角度來看，是不夠環保，但以當時的角度來看，只要你有底片就不用擔心電池沒電，或臨時要用買不到電池的問題，確時帶來相當的方便，但也間接讓底片的成本增加。 CR's Talk : 設計的目標是直覺與貼心，也要有化不可能為可能的決心。
網路上很容易找尋到 SX-70 的說明與改造資料，如：減光片、自製減光環、照片吐出時如何保護、移模、貼皮革等等，因此就不再多做介紹。因為這款相機的復刻版底片實在太貴，一張的成本就要 75元，而其藥水有時分佈不均，會有成象不均或局部黑掉的的現象。因此又開始我的尋找計劃，找到了一台造型更古老的蛇腹機，但其年齡其實比 SX-70 還年輕。
■ The Reporter 蛇腹機

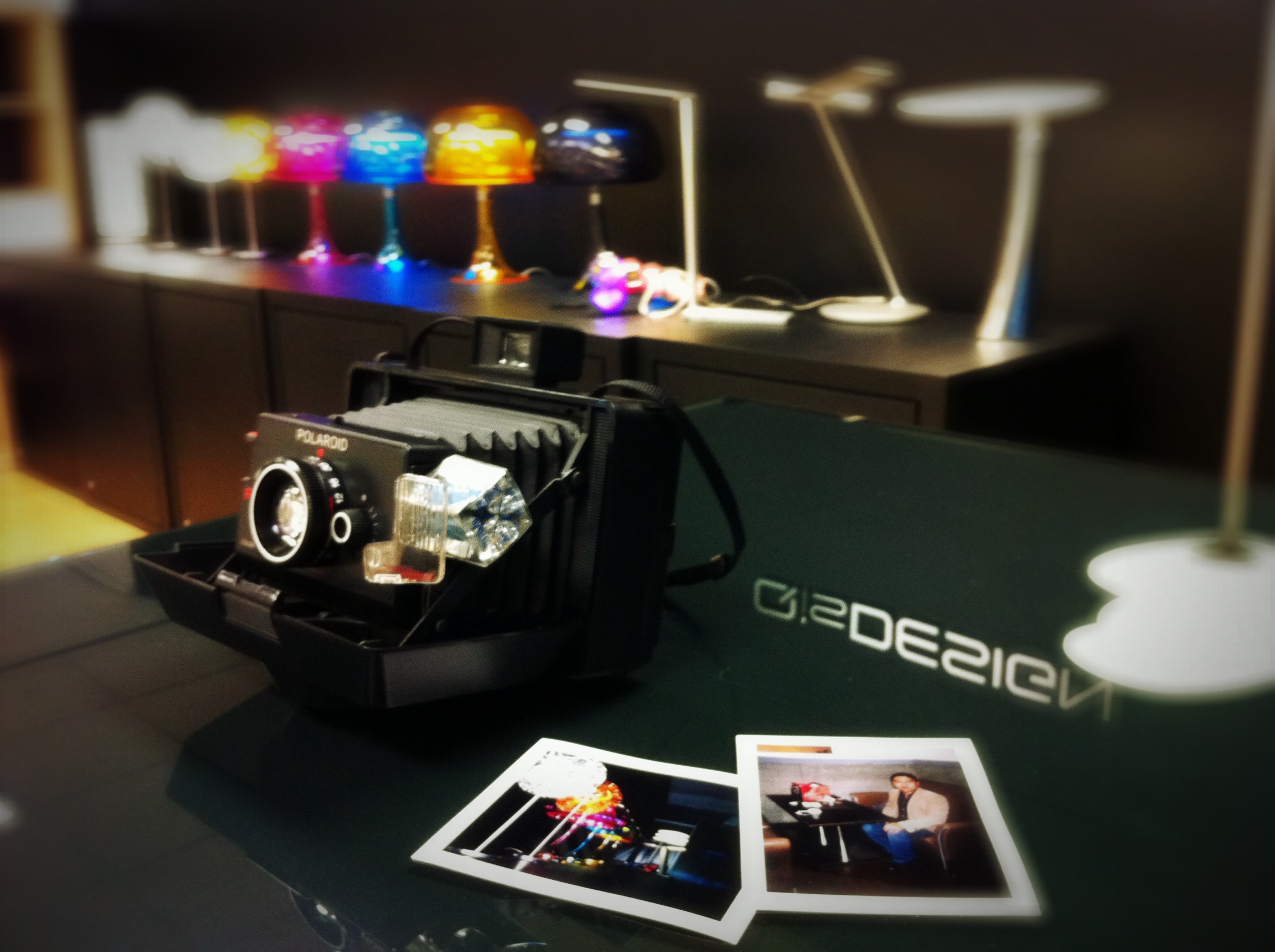

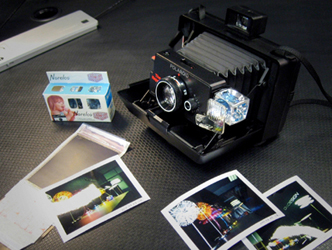

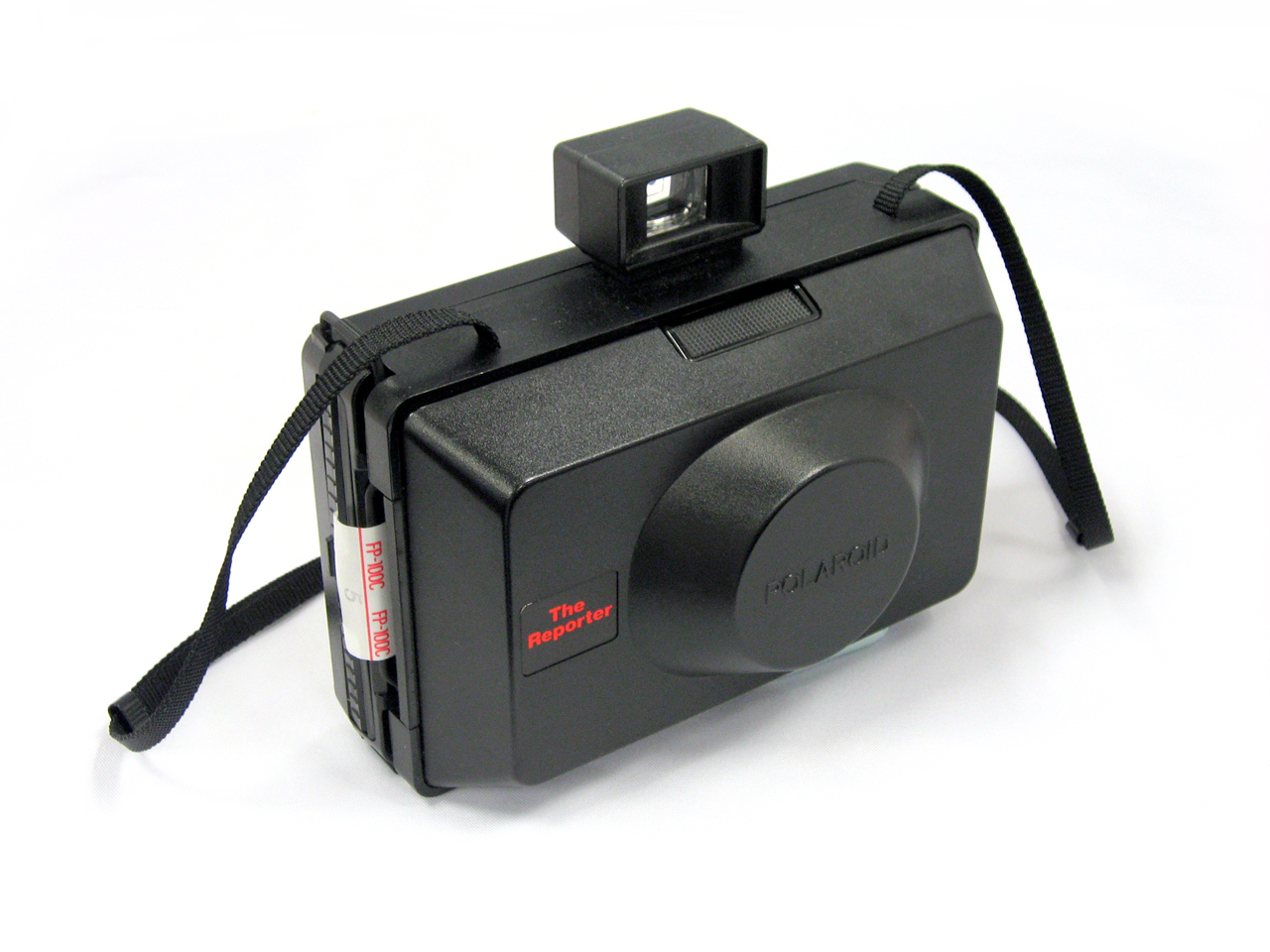

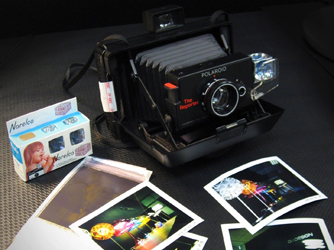

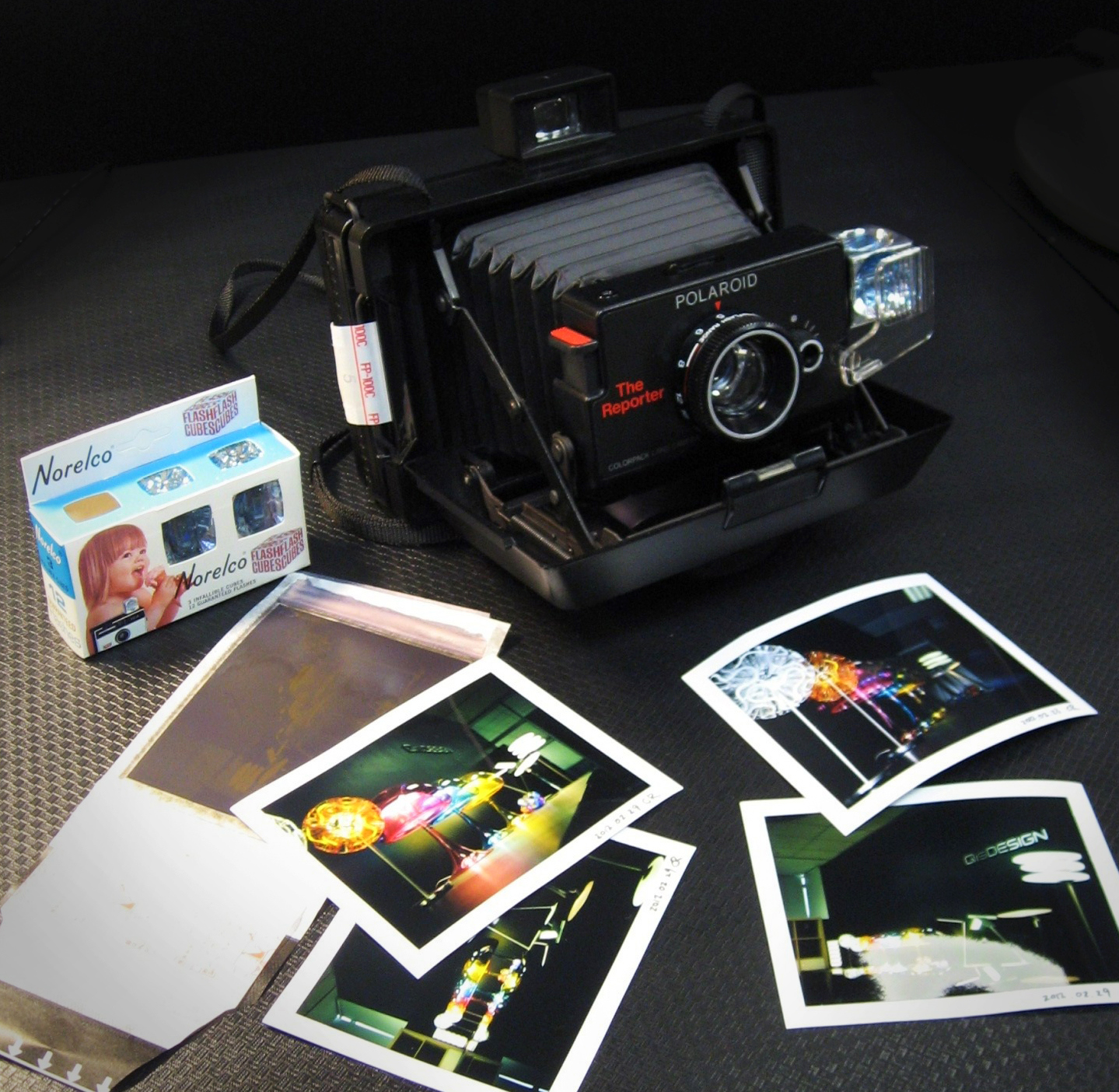

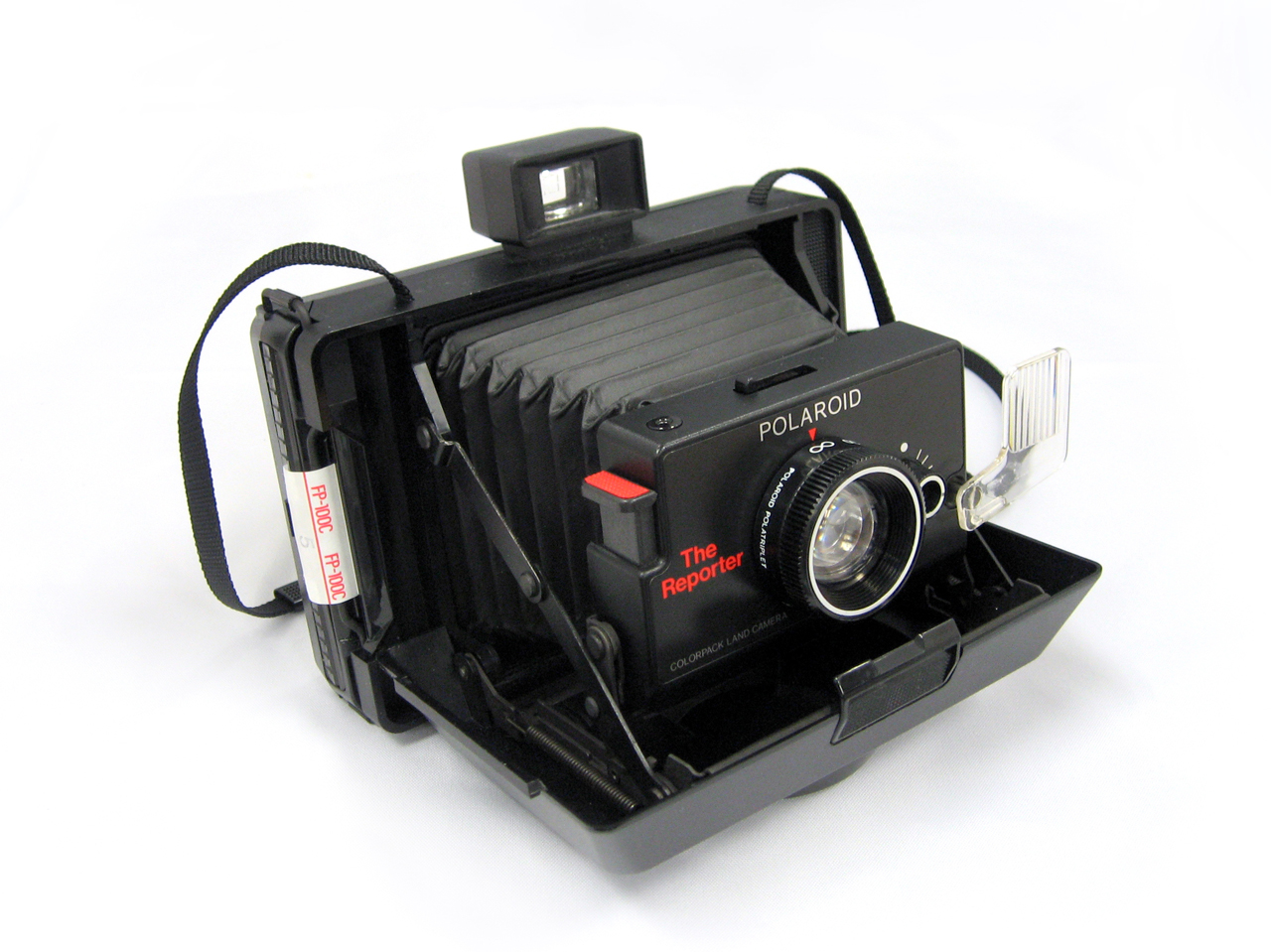

Polaroid "The Reporter" 蛇腹機，1977年美國製。當時售價 $57美金，這台是用台幣 3,000 購入，當初也是從”可以買得到相片”的角度去尋找，找了一系列 Polaroid 蛇腹機，在其眾多的蛇腹機中找到了這一台。小巧方便攜帶，雖然造型很古典，但材質是用很現代感的塑膠，連鏡片也是塑膠。因為整台都很塑膠感，有一種玩具普普風，非常的可愛，紅色的字體搭配著一樣紅色的快門鈕，相當有畫龍點睛的效果。 這台相機是目測估距相機，所以要自己估算距離來調整鏡頭環焦距，其鏡頭環上有距離刻度，但為英制單位。鏡頭環的左側有一調整曝光值的旋鈕，機心上方為 ISO值的推鈕。 它採用的是撕拉片（Pack film )，這比 SX-70
的 Integral Film 更早誕生，由 Polaroid 創辨人 Edwin Land
所發明，一樣屬於即時顯影。不過它是採用底片顯影轉印到相紙方的方式，在底片端裡面一樣有藥水包，在底片抽拉出的過程，將藥水包擠破，佈滿底片與相紙中間，再將顯像轉印到相紙上，需靜置一段時間等其反應，再將底片與相紙撕離，因此被稱之為撕拉片（Pack
film )。目前富士
Fujifilm還有生產 Fujifilm
FP

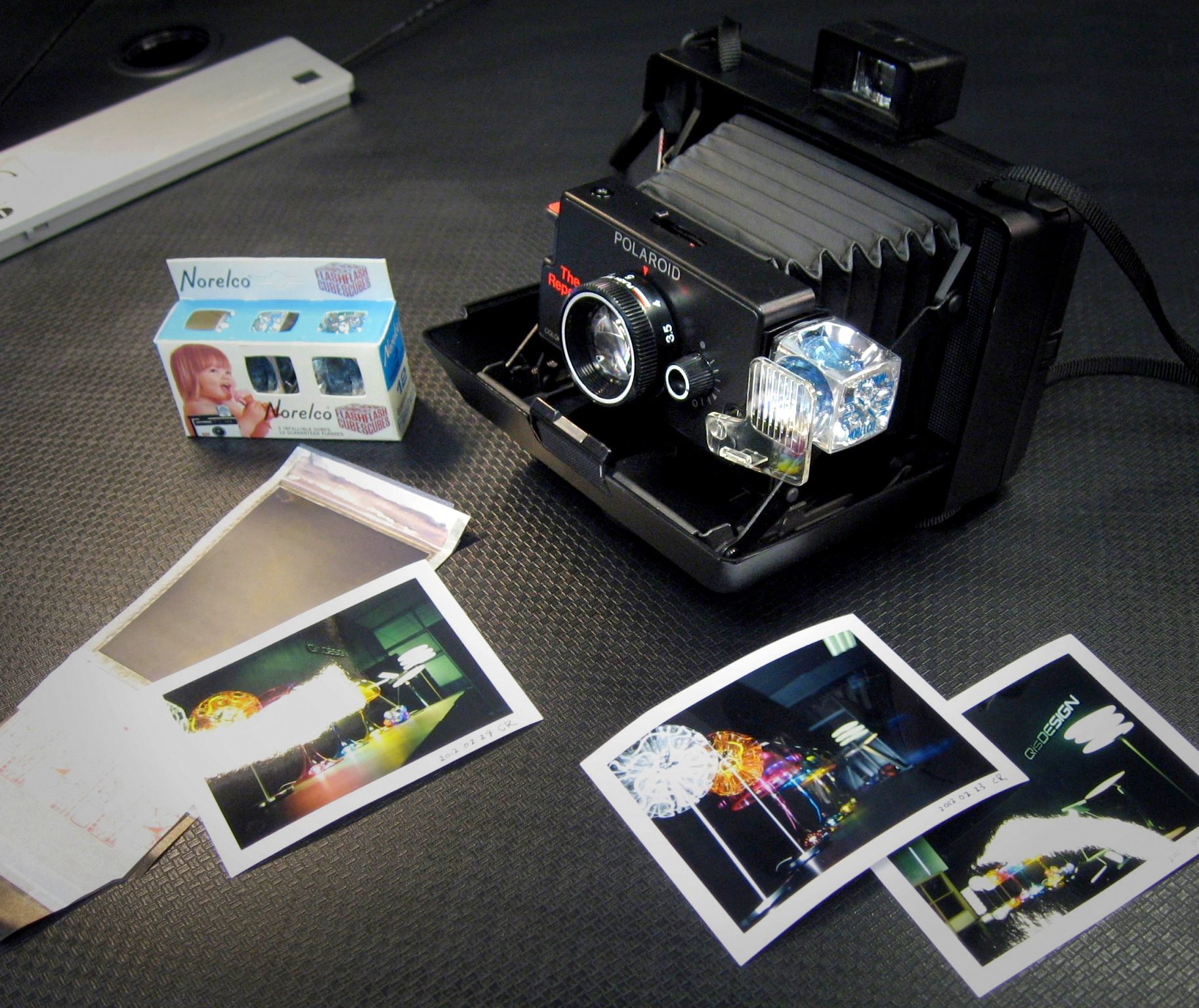

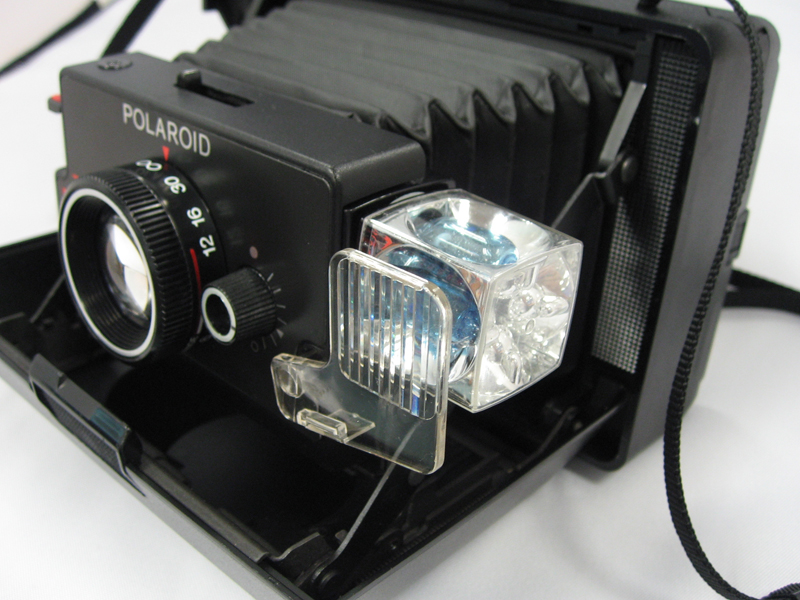

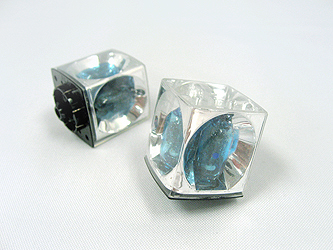

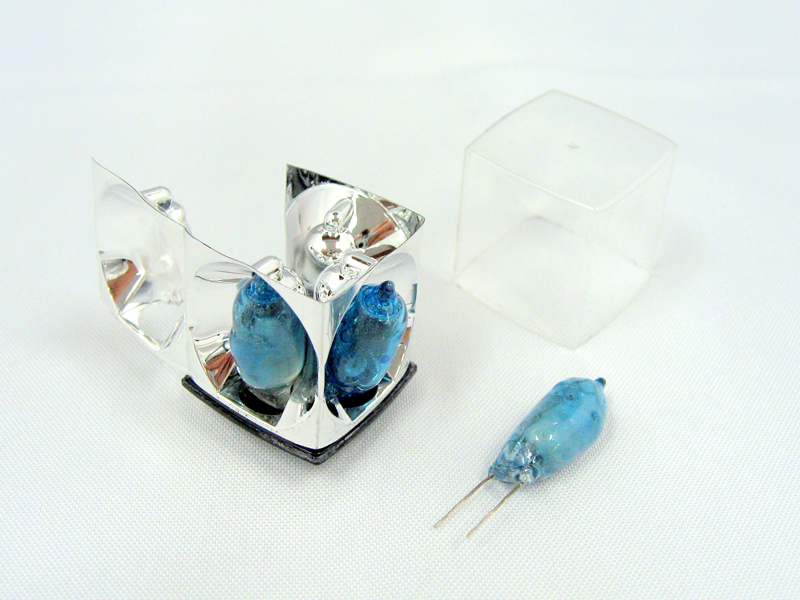

在1970年代還沒有電子式閃光燈，所以 Reporter 是用單次燃燒式的鎂光燈球（Flashes Cube，下圖二 ）。一個方型鎂光燈球裡有四顆鎂光燈炮，表示這個燈球只能閃四次。下方黑色圓柱就是其接點，插入相機側面時，要先向後轉動四次，每拍攝一次，就會燒掉一顆燈炮，並且自動轉面，相當聰明的設計。其鎂光燈球（Flashes Cube）方型微澎的弧面，裡面搭配的是真空成型電鍍薄膜的反射罩（下圖三），點燃後的鎂光燈會受熱膨脹，白色霧化產生裂紋，所以外觀還有一個透明罩保護住，設計得相當巧妙與可愛。

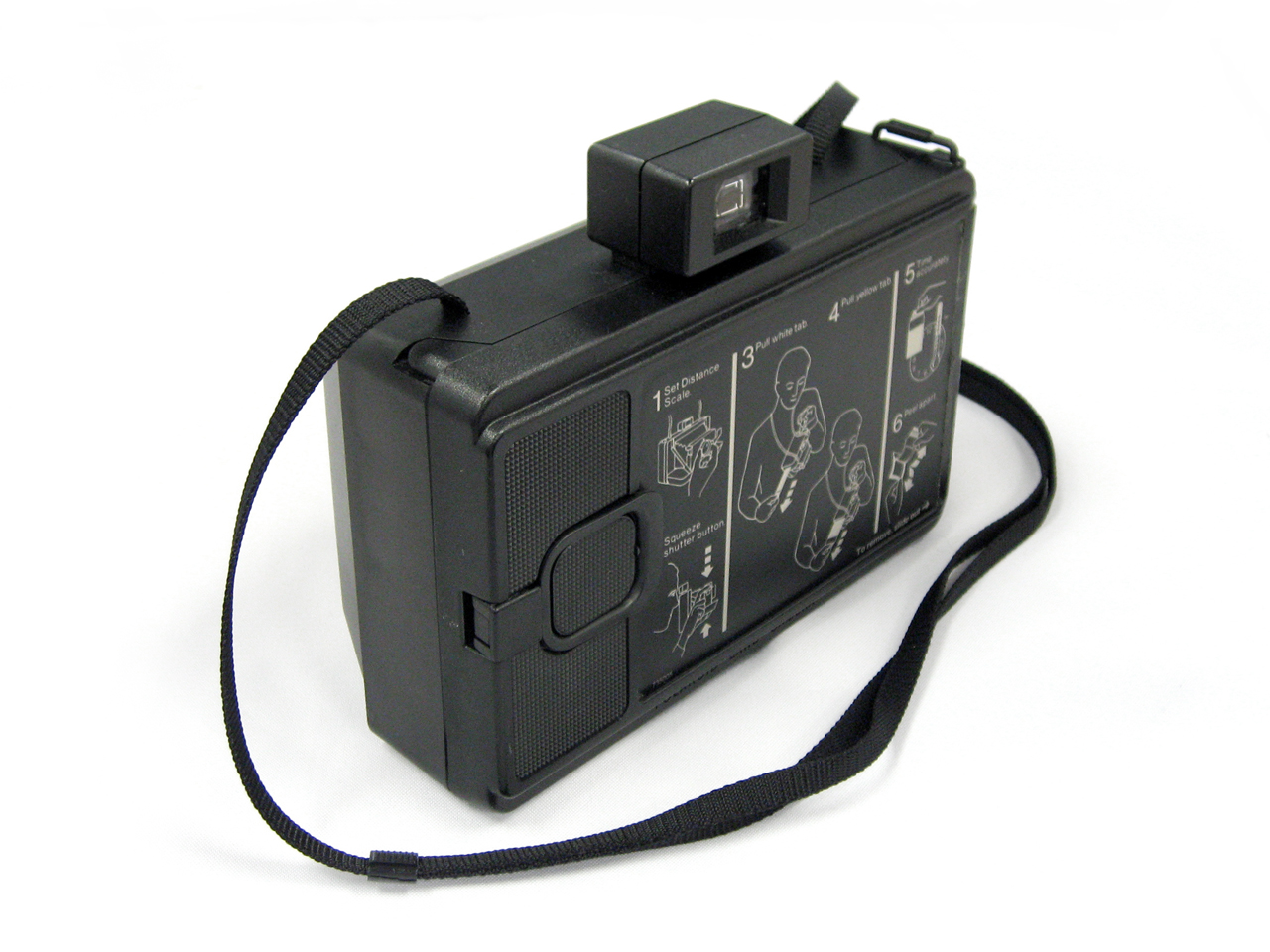

由於撕拉片是化學反應，所以早期的底片很容易受低溫而影響其成像效果，而機背上黑色的使用說明書（板），它其實是鋁製的底片加溫板（圖），讓攝影者在冬天拍照時，可以先將鋁板放置於大衣內裡口袋，在拍照前先預熱，而拍好的照片就可以夾入其中，以加速其底片成像的效果。 而這個鋁板還故意設計成弧形，當插入機背時，就可以運用其弧形產生的彈性，穩固的固定在機背上（下圖二），相當貼心且有巧思的設計。
CR's Talk : 在不同的使用環境下，都要考量到設計是不是實用與貼心。 CR's Talk : 以最簡單的方式解決問題，不要用複雜的方式去解決一個簡單的問題。
■ Reporter 機心拆解 因為入手的第一台 reporter 快門有點問題，時好時壞，也激起讓我起打開來看看的好奇心，而賣家手中還有另一台別人免費送的，而他也改玩大台底片機，所以很好心的讓我拆那台的零件來更換。因為本身是設計師，所以對一般產品的組裝與結構設計會有一個基本概念，每一件產品的設計，都會考量其後續的維修要方便容易，因此拆東西的第一個訣竅就是先拆螺絲，並且分類放好，詳細的拆解過程如下： 1. 在相機收合的情況下，先拆下電池金屬接點的三顆螺絲 ( 下圖一)．它連接著蛇腹與前段的機心模組。 3. 螺絲拆下後，再微微合起前蓋，將機心翻正（垂直），此時機心就可以與黑色的金屬架分離 ( 下圖三 )，因為機心的前後殼己經沒有鎖附在一起，取下時要小心，避免機心解體。 4. 機心正面朝下，小心的取下後殼 ( 下圖四 )。我們可以看到，電子零件是固定在後殼，前殼就是簡單的機械零件，如：快門壓鈕，底片ISO值的撥鈕 ( 利用遮光片來擋住進光量），曝光值旋鈕（利用半透明塑膠不同的厚度，來控制光敏電阻的感光量）與讓鎂光燈均勻的透明散光片。
■ 改裝自製暗角 這種簡單的古董相機，最大的好處就是可以自己改造，其鏡頭到成像底片中間還有一段距離，故很容易改造來產生暗角的效果。從拆解的過程中，我們可以發現機心背後有階梯狀設計，相信這個設計就是為了光學的光跡路徑，因此在這裡可以加裝一張黑卡，來讓光跡路徑的範圍縮小一點點，步驟如下： 1. 將蛇腹與機心分離，並裁剪好暗角用黑卡紙（PDF 格式版型下載 ）。 4. 拍出的照片就會有 LOMO 相機的暗角。
CR's Talk : 自己動手做改造，不斷嘗試與實驗，也是設計師的特質之一。
■ 清潔與保養 這種相機因為是先裝電池再裝底片，所以裝電池前最好確定電池的電量是足夠的，如果遇到拍一半沒電（畫面黑色，即表示快門沒動作），那就必需找暗袋（早期讓攝影師可以將拍完的部份底片取出用）或在黑暗的環境下取出。在相機沒使用的情況下也最好將電池取出，避免久置而讓電池的化學液體滲漏，而破壞到電子零件，畢竟古董相機壞一台就才一台，所以要更小心的維護與保存。 此外，在機背的後蓋上有一組擠壓相片藥劑的滾軸組，有時底片藥劑會過多會滲漏，最好拍攝完一盒底片就清理一次，依箭頭指示從二個腳取下（下圖二），最下的金屬滾軸部份可以用酒精擦拭。

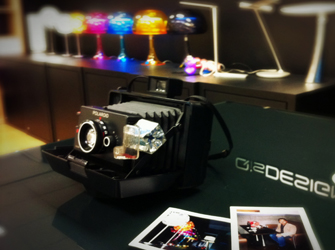

雖然相機是古董級，但功能正常，底片也是富士還有在量產的底片，所以拍出的效果還不錯，除了紅色的顯色效果不好，而室內因為太暗也不太適合。但拍攝自家 Qisdesign 的 LED 燈，自動曝光不用鎂光燈，效果郤意外的好（參見下圖）。 每次拍完後再撕片的過程，都有著一種抽獎的緊張與期待感覺。拍成功了就很開心，即使失敗，對焦模糊，但只要勉勵自己，要下次再更加小心與謹慎，仍不失一台可以帶來期待與小雀幸的”古老新玩具”。
